一、概述

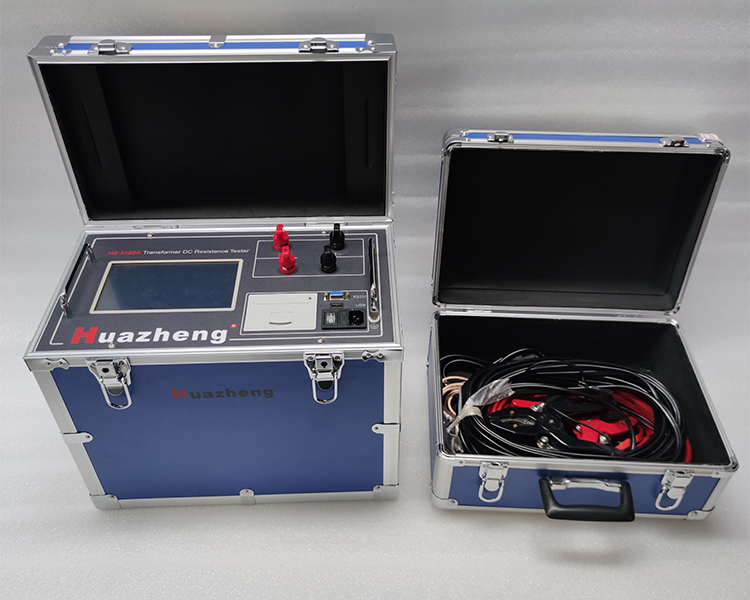

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
二、主要技术指标
|
项目 |
技术指标及参数 |
备注 |
|
测试电流 |
<5mA、1A、2.5A、5A、10A、20A |
|
|
测量范围 |
100μΩ～1Ω （20A） 500μΩ～2Ω （10A） 1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A） 5mΩ～20Ω (1A） 10Ω-20KΩ （<5mA） |
|
|
最小分辨率 |
0.1μΩ |
|
|
准确度 |
±(0.2%+2字) |
|
|
显示 |
液晶显示器 |
电阻显示有效数字为 4 位 |
|
数据存储 |
1000组 |
|
|
工作环境 |
环境温度:0℃～40℃ 相对湿度: <90%RH，不结露 |
|
|
电源 |
AC 220V±10V，50Hz±1 Hz |
保险管 5A |
|
功耗 |
500W |
|
|
外形尺寸 |
长400mm×宽225mm×高350mm |
|
|
重量 |
仪器：13Kg 线箱:5.7Kg |
|
