一、概 述

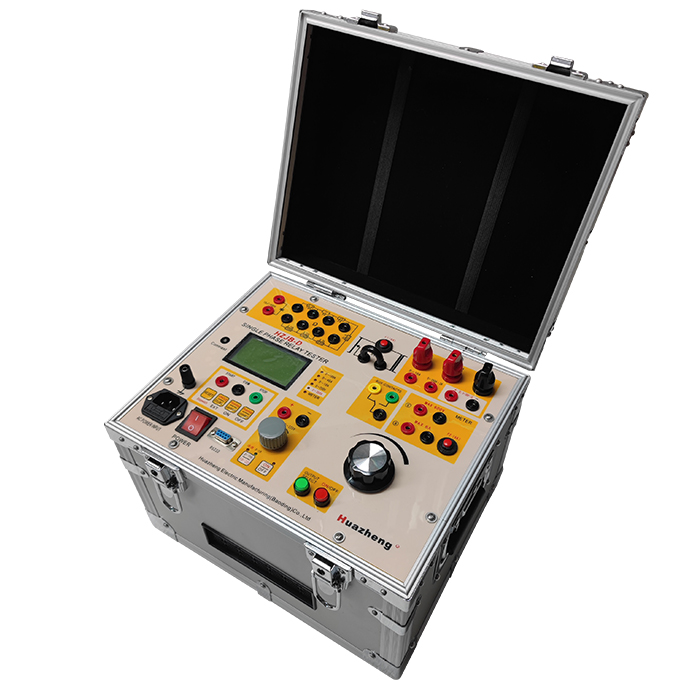

HZJB-D单相继电保护试验仪是一种轻便型现场试验设备；它采用铝合金机箱，PC面板，外形美观；内有ARM芯片控制，液晶屏显示电压电流秒表的单相继电保护试验装置；能输出一路全隔离,可调交直流电压，交直流电流；和一路可调直流电压,输出回路带有双重过载保护,具有输出容量大，体积小，重量轻,可靠性高等优点。适用于多种继电器的现场校验和特性试验。
二、主要特点
1.一路全隔离可调直流电压输出，短路、过载、超量程自动保护。
2.输出电流:0~150A。
3.配有液晶屏数字式交直流伏安表，可显示交直流电压电流值，秒表，电位、接点状态。
4.内部电秒表，可用带电接点工作，电位250V，双路测量。
5.轻型化设计,体积小、重量轻、功能齐。
三、主要技术参数和功能
1.额定输入电源：AC:220V±10%·1000VA·50Hz
2.AC输出：
|
范围（A） |
空载电压 V |
满载电压 V |
满载电流 A |
|
0～10 |
90 |
80 |
10 |
|
0～40 |
25 |
22 |
40 |
|
0～100 |
10 |
8 |
100 |
|
0～100 |
10 |
＜8 |
150 |
|
范围（V） |
空载电压 V |
满载电压 V |
满载电流 A |
|
0～250(AC) |
250 |
240 |
3 |
|
0～300(DC) |
320 |
250 |
3 |
3.DC辅助输出：
|
范围V |
电压V |
电流A |
|
0～110 |
120 |
0.5 |
|
110～220 |
220 |
0.5 |
4.秒表：
量程：0.0000～999999S，分辨率：0.1mS，
精度：±5个字；
带接点和电位输入，输入电压：DC 250V
5.电流表：
量程：内部：0.000～150.0A；
外部：0.000～6.000A（AC或DC）
精度：0.5%，测量方式：AC：真均方根值 DC：平均值
6.电压表：
量程： 0.0～600.0V（AC或DC）； 精度：0.5%
测量方式：AC：真均方根值 DC：平均值
7.电阻和电容器：电阻: 0.5Ω～2.5kΩ
电容器：10uF，电压AC 450V
8.分/合辅助接点
电流：1A， 电压：AC250V或DC120V
9.使用环境: 温度-10～40℃,相对湿度小于80%
10.体积: 320mm×260mm×230mm
11.重量: 16kg
