雷电冲击试验有两种波形：全波和截波。如果说全波试验模拟的是"雷击后绝缘扛住了"的场景，截波试验模拟的就是"雷击时绝缘子闪络"导致电压被强制截断的情况——这两种冲击对绝缘的破坏机理不同，都需要验证。
截波是什么
雷电冲击截波（chopped wave）是指在全波波形的某个时刻（通常是波头或波尾早期），人为引入一个截断间隙使电压迅速崩塌至零，模拟系统中因绝缘子闪络、避雷器动作等原因导致电压骤降的情况。
截波对绝缘（特别是变压器绕组匝间绝缘）的考验往往比全波更严苛——截断瞬间的电压陡降会产生极高的dV/dt，在匝间感应出局部过电压，是许多变压器绝缘薄弱点暴露的典型激励方式。

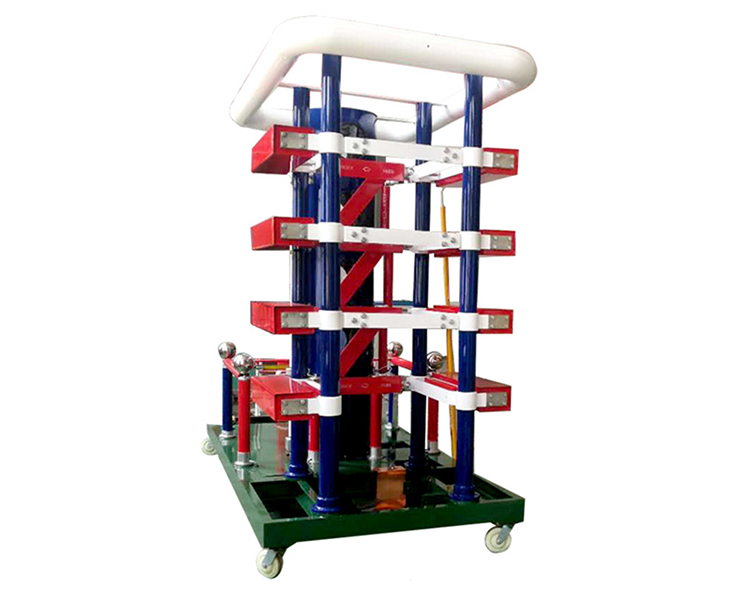

HZCJ-400kV的截波装置参数
400kV多级截断间隙装置由以下部分组成：
900pF/150kV均压电容器三台（降低被截断时的振荡幅度）
截波点火球隙六对（多对并联提高截断可靠性）
2～5µs延时触发装置（控制截断时刻）
技术指标：
截波时间范围：2～6µs（可在控制台调节）
截波时间分散性标准偏差：≤0.1µs（多次截波的时刻高度一致）
截波球隙距离由控制台通过电动传动机构调节
截波时间选择的意义
截波时间的设定，决定了截断发生在波形的哪个位置：
截波时间2～3µs：截断在波头附近，模拟感应雷或近区直击雷
截波时间3～6µs：截断在接近峰值或波尾早期，模拟避雷器动作场景
不同截波时间对应的冲击电压峰值和dV/dt不同，根据被试品的实际运行保护配置，选择对应的截波时间进行试验，才能真实反映设备在实际过电压防护体系下的绝缘裕度。
手/自动控制截波球距
截波球隙距离影响截断的可靠性和截波电压水平，需要与冲击发生器的充电电压协调设置。HZCJ-400kV的控制系统可以自动跟踪充电电压调节截波球距，也可以手动控制，灵活适应不同试验方案的需求。
